Infrasonic frequencies of sound and light therapy device - IFSL01

Физиотерапевтический комплекс с инфразвуковым и световым воздействием на пациента



IFSL01

Назначение

Аппаратный физиотерапевтический комплекс IFSL 01 предназначен для проведения процедур инфразвуковой и световой терапии при лечении различных заболеваний путем неинвазивного, чрезкожного воздействия на жидкостные структуры организма и оказания общерегулирующего влияния на физиологические системы организма.

Под воздействием свето-инфразвуковых волн аппарата вызываются биохимические реакции, направленные на восстановление нарушенных функций органов, тонких структур органов, клеточных мембран, межклеточной жидкости и обеспечивается регулирование энерго-информационного гомеостаза человека.


Краткое техническое описание

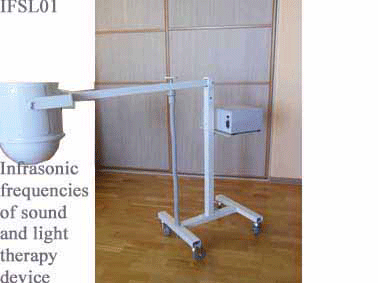

Конструктивно устройство состоит из трех основных частей - это стойка на которой крепится излучатель и электронный блок управления и контроля.
Электронный блок предсталяет собой генератор инфразвуковых частот гармонических электрических сигналов с различными режимами работы.
Блок снабжен таймером , а так же световой и звуковой сигнализацией.
Электронный блок имеет три основных режима работы:

1 - работа в режиме ручного управления.
В этом режиме частота сигнала задается вручную с помощью соответствующей ручки управления на передней панели устройства.

2 - работа в режиме автоматического изменения частоты.
В этом режиме производится плавное изменение частоты сигнала в диапазоне от минимального до максимального значения по определенному алгоритму. При этом имеется возможность задавать три различные скорости изменения частоты. Переход в режим автоматического управления и задание скорости изменения частоты осуществляется органами управления на передней панели.

3 - работа в режиме внешнего управления.
В этом режиме работы к устройству подключается внешний источник управляющего электрического сигнала со соответствующей частотой. Это может быть компьютер или любое другое устройство.
Переход в этот режим производиться тумблером на задней панели устройства, там же находится разъем для подключения внешнего сигнала.

Во всех режимах работы мощность выходного электрического сигнала регулируется соответствующей ручкой управления.
Излучатель подключается к разъему на задней панели электронного блока с помощью кабеля.
Расположение излучателя по высоте можно регулировать поворотной ручкой на стойке.
Сама стойка легко перемещается по полу с помощью колесиков, одно из которых снабжено тормозом, для фиксации стойки в выбранном положении.

Основные технические характеристики

  Режимы работы

1. Диапазон ручного задания частоты

2. Автоматическое изменение частоты
(генерация качающейся частоты)

3. От внешнего источника сигнала


12 - 100 Hz

13 - 30 Hz (64 steps)


 5 - 300 Hz
  Время установления рабочего режима   30 s
   Скорость автоматического изменения частоты   0.25; 1; 2 Hz
  Диаметр выходного отверстия излучателя   100 mm
  Максимальный уровень звукового давления   SPL 85 dB
  Уровень звукового давления при частоте 13 - 30 Гц и непосредственном контактом с телом пациента   SPL 50 dB
  Максимальная звуковая мощность   150 W RMS
   Длина волны оптического излучения   650nm - 660nm
  Максимальная мощность оптического излучения   400 mW
  Таймер   5, 10, 15, 20, 25, 30, 45, 60 min
 Диапазон регулирования положения излучателя по высоте   160 mm
  Напряжение электропитания   220 V, 50 Hz
  Масса установки (без противовеса)   18 kg
  Масса противовеса   16 kg
  Максимальная потребляемая мощность   250 W
  Габариты   1300 X 1000 X 400 mm
  Климатические условия эксплуатации аппарата:

Температура окружающей среды
Относительная влажность воздуха при температуре  +25°C


от +10°C до +30°C
до 80%

Порядок работы

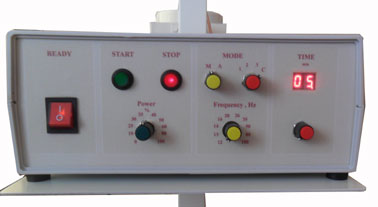

Включение аппарата производится сетевым тумблером на передней панели, при этом загорается встроенный в тумблер источник света и красный светодиод STOP. В момент включения кратковременно звучит сигнал и через 30 секунд устройство готово к работе.

Ручками управления на передней панели задается режим работы и устанавливается время до окончания процедуры.

Для проведения процедуры инфразвуковой и световой терапии выходное отверстие излучателя направляется на зону воздействия на теле пациента в положении лежа или сидя в удобной позе, освободив предварительно от одежды участки тела, подлежащие воздействию.

При нажатии на кнопку IFSL01 START загорается зеленый светодиод, звучит сигнал включения излучений и мощный гармонический электрический сигнал поступает в излучатель.
Излучатель создает инфразвуковые воздушные волны и поток оптического излучения красного света, которые направляются на зону воздействия и оказывают комплексное физиотерапевтическое действие.

После окончания заданного времени процедуры устройство автоматически отключается, при этом звучит сигнал окончания процедуры, светодиод START гаснет и загорается светодиод STOP.
Процедуру можно прервать нажатием на кнопку STOP.
После окончания работы аппарат выключается сетевым тумблером.
